Una célula de carga (o celda de carga) es un transductor que convierte la fuerza aplicada sobre ella en una señal eléctrica medible. A pesar de existir varios tipos de sensores, las células de carga son el sensor de fuerza más común del mercado. Los diseños de células de carga se pueden distinguir de acuerdo con el tipo de señal de salida generada (neumático, hidráulico, eléctrico) o de acuerdo con la forma en que detectan el peso (flexión, cizalladura, compresión, tensión, etc). Su uso en diferentes plataformas, construidas en aluminio, acero o inoxidable, herméticamente selladas cumpliendo con las normas legales en protección, ideal para básculas de piso, de tanque y otros sistemas de pesaje.
Abajo la tabla correspondiente
| Modelo | Especificación | |
|---|---|---|

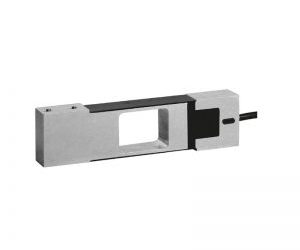

| SP-1004 |  | Capacidad 0.3–3 kg Construcción de Aluminio Plataforma de un punto 200 x 200 mm IP66 protection Error total mejor que 0.0067% of R.O |

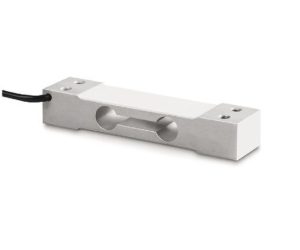

| SP-1006 |  | Capacidad 2–5 kg Construción de Aluminio Plataforma de un punto 200 x 200 mm IP66 protección |
| SP-1022 |  | Capacidad: 3–200 kg Solo 2 mm de alto Construcción de Aluminio Plataforma de un punto 350 x 350 mm IP66 protección OIML R60 y NTEP aprovados |
| SP-1042 |  | Capacidad: 1–200 kg Construcción de Aluminio n Plataforma de un punto 400 x 400 mm OIML R60 y NTEP approved IP66 protección Disponible con hilos métricos |
| SP-1242 |  | Capacidad: 50–250 kg Construcción de Aluminio Plataforma de un punto 400 × 400 mm OIML R60 y NTEP aprobados IP66 protección Disponible con hilos métricos y UNC |
| SP-1250 |  | Capacidad: 50–1500 kg Construcción de Aluminio Plataforma de un punto 800 x 800 mm OIML R60 y NTEP aprobado IP65 protección Disponible con hilos métricos y UNC |
| SP-1260 |  | Capacidad: 50–635 kg Construcción de Aluminio Plataforma de un punto 600 × 600 mm OIML R60 y NTEP aprobados IP66 protección Disponible con hilos métricos y UNC |
| SP-1263 |  | Capacidad: 50–635 kg Construcción de Aluminio Plataforma de un punto 600 × 600 mm OIML R60 aprobado IP66 protección Disponible con hilos métricos |
| SP-1510 |  | Capacidad: 100–500 kg Construcción Acero inoxidable Plataforma de un punto 600 x 600 mm OIML R60 y NTEP aprobados IP68 protección |
| SP-HOC |  | Capacidad: 750, 1000, y 2000 kg Totalmente sellado para resistencia al agua Construcción de montaje lateral Aleación de Aluminio anodizado OIML C3 aprobado Tamaño plataforma: 48” x 48”/120 cm x 120 cm |
| SP-LOC |  | Capacidad: 5 a 1000 kg Célula de carga económica para escalas de construcción simple Aleación de Aluminio anodizado Aprobación NTEP Class III 5000S de 5 kg a 500 kg OIML C3 aprovado de 5 kg a 500 kg OIML C6 aprobado de 500 kg a 1000 kg Tamaño plataforma: 16” x 24”/40 cm x 60 cm |
| SP-3410 |  | Capacidad: 250–2000 kg y 1000–4000 lbs Construcción de acero y acero inoxidable OIML R60 y NTEP aprobado IP67 protección |
| SP-3510 |  | Capacidad: 250–2000 kg y 1000–4000 lbs Construcción de acero y acero inoxidable OIML R60 y NTEP aprobado IP67 protección |
| SP-4158 |  | Capacidad: 10k–75k lbs Diseño de bajo perfil para aplicaciones de pesaje y silo Construcción de Acero niquelado NTEP aprobado IP67 protección |
| SP-5103 |  | Capacidad: 5k a 250k lbs Construcción de bajo perfil Construcción de acero aleado niquelado Certificado para OIML R60 3000d, NTEP CoC-10000d Sellado: IP67 (DIN 40.050) |
| SP-5203 |  | • Capacidad: 50k a 100k lbs. • Elemento chapado en niquel • Certificado para OIML R60 3000d y clase NTEP • Sellado: IP67 (DIN 40.050) • Perfil bajo, autocontrol y autocentrado • Diseño optimizado especialmente para el uso de pesaje |
| SP-5303 |  | • Capacidad: 25k a 125k lbs • Protección medio ambiente: IP67 (DIN 40.500) • Material: Acero niquelado • Certificado a NTEP clase IIIL, 10000 divisiones |
| SP-60058 |  | • Capacidades Nominales de 5,000 a 100,00 libras • 2.3 a 45 toneladas metricas • Construcción de acero herramienta de aleación de alta calidad • Niquelado para una excelente resistencia a la corrosión |
| SP-65040 |  | •Capacidad nominal de 50,000 a 100,000 libras •20 a 50 toneladas métricas •Centro de apoyo •Célula de carga |
| SP-MDB |  | •Capacidad: 10–50T •Alta tolerancia de carga lateral •Herramienta de acero de aleación niquelado electrolítico •Protección contra sobretensiones opcional para 10T a 50T |
| SP-SQB |  | •Capacidad: 500 a 20k lbs, 250 a 5000 kg •Alta tolerancia a la carga lateral •Herramienta de acero de aleación de níquel sin electrones •NTEP Clase III 5000M para SQB, SQB-F y SQB-SS Disponible de 1k a 10 k lbs •Contrucción de acero inoxidable |
| SP-355 |  | •Capacidad 5–500 kg •Construcción de acero inoxidable •OIML R60 y NTEP aprobado •IP68 protección |
| SP-Z6 |  | •Capacidad 5–1000 kg •Construcción de acero inoxidable •OIML R60 y NTEP aprobado •IP68 protección |
| SP-STC |  | •Capacidad: Construcción de Aluminio —5, 10, 20 kg; Construcción de acero aleado— 25 a 5000 kg, 250 a 40k lbs •Bi-direccional (tensión/comprensión) •Salida racionalizada |
| SP-614 |  | •Capacidad: 50–500 kg •Construcción de Aluminio anodizado •OIML R60 aprobado •IP67 protección •Para uso en tensión o comprensión •Circuito de 6 hilos (detección) |
| SP-620 |  | •Capacidad: 500–5000 kg •Construcción de acero inoxidable •Sellado por soldadura a IP68 •Diseño tipo S para uso en tensión y comprensión •OIML aprobado a 3000d (500–5000 kg) •NTEP aprobado a 5000d (500–5000 kg) |
| SP-ASC |  | •Capacidad: 30, 40, 50, and 60 t •Columna de acero inoxidable autoalineable •Herméticamente sellado, IP66/IP68/IP69K •Aprobado hasta OIML R60 C6 y NTEP clase IIIL •Tubos de protección contra sobretensiones incorporados (GDT) |
| SP-RLC |  | •Capacidad: 250 kg a 60 t •Perfil bajo, construcción acero inoxidable •Herméticamente sellado, IP66 e IP68; para 250kg, 5T y 10T IP69K esta disponible • Cumple con OIML R-60 y NTEP 6000d •Salidas se garantizan para facilidad y precisión Conexión en paralelo de multiples celdas de carga |
| SP-LPD |  | •Capacidad: 5k, 10k, 25k, 50k, 100k lbs •Herramienta de acero, aleación niquelado electrolítico •Tamaño compacto con bajo perfil •Protección contra sobretensiones opcional para 5k-100k lbs |
| SP-120 |  | •Capacidad: 3–50 t •Carcasa de acero inoxidable •Detector de sobretensiones instalados •Simple de instalar •0.02% total error •Circuito de detección de 6 hilos •Tolerancia de salida 0.1% |
| SP-SB |  | 0.3-25t, precisión C3, 2mv / v, entrada / salida: 400/352, aleación o inoxidable opcional |
| SP-NHS |  | 1t-150t, Precisión C3 ,2.85mv/v entrada/salida:1450/1402, aleación o acero inoxidable opcional |
| SP-HSX |  | 5KG-500KG,Precisión:C3 , 2mv/v ,in/out:352/400,Aleación o acero inoxidable opcional |
| SP-SQB-M |  | 250kg-10t , aleación o acero inoxidable opcional |
| SP-355-M |  | 5kg-1t ,aleación o acero inoxidable opcional |
| SP-ZSFY-M |  | 10t-50t , aleación o acero inoxidable opcional |
| SP-ADJUST FEET |  | Diferentes tamaños y fondo de goma |
| SP-JBOX |  | Diferentes tamaños y 4, 6,8,10 CELDAS opcionales, carcasa inox 304, IP54-IP65-IP67 opcional |
| SP-CABLE |  | Color diferente, PVC o metal, 4 hilos o 6 hilos opcionales |
| SP-MIX |  | Capacidad: 50k a 100k lbs. Elemento chapado en niquel Certificado para OIML R60 3000d y clase NTEP Sellado: IP67 (DIN 40.050) Perfil bajo, autocontrol y autocentrado Diseño optimizado especialmente para el uso de pesaje |
